Ağır yükler ve masa sistemleri için hesaplı yük kuleleri

PD 8 Döşeme Kalıbı Sistemi

Ağır yükler için düşük maliyetli döşeme kalıbı sistemleri


PD 8, Döşeme Masası, Yük Kulesi veya Merdiven Kulesi oluşturmak için kullanılan sistemdir

Bu 3 uygulama içinde, aynı PD 8 çerçeveler ve diyagonal destekler kullanılır. Ayar mili gibi aksesuarlar ve PD8 merdiven kulesi için kullanılan malzemeler kolay ve basit bir kurulum olanağı sağlar.

  • Teknik Detaylar
    • Her bir ayak için 70 kN’a kadar olan yük taşıma kapasitesi

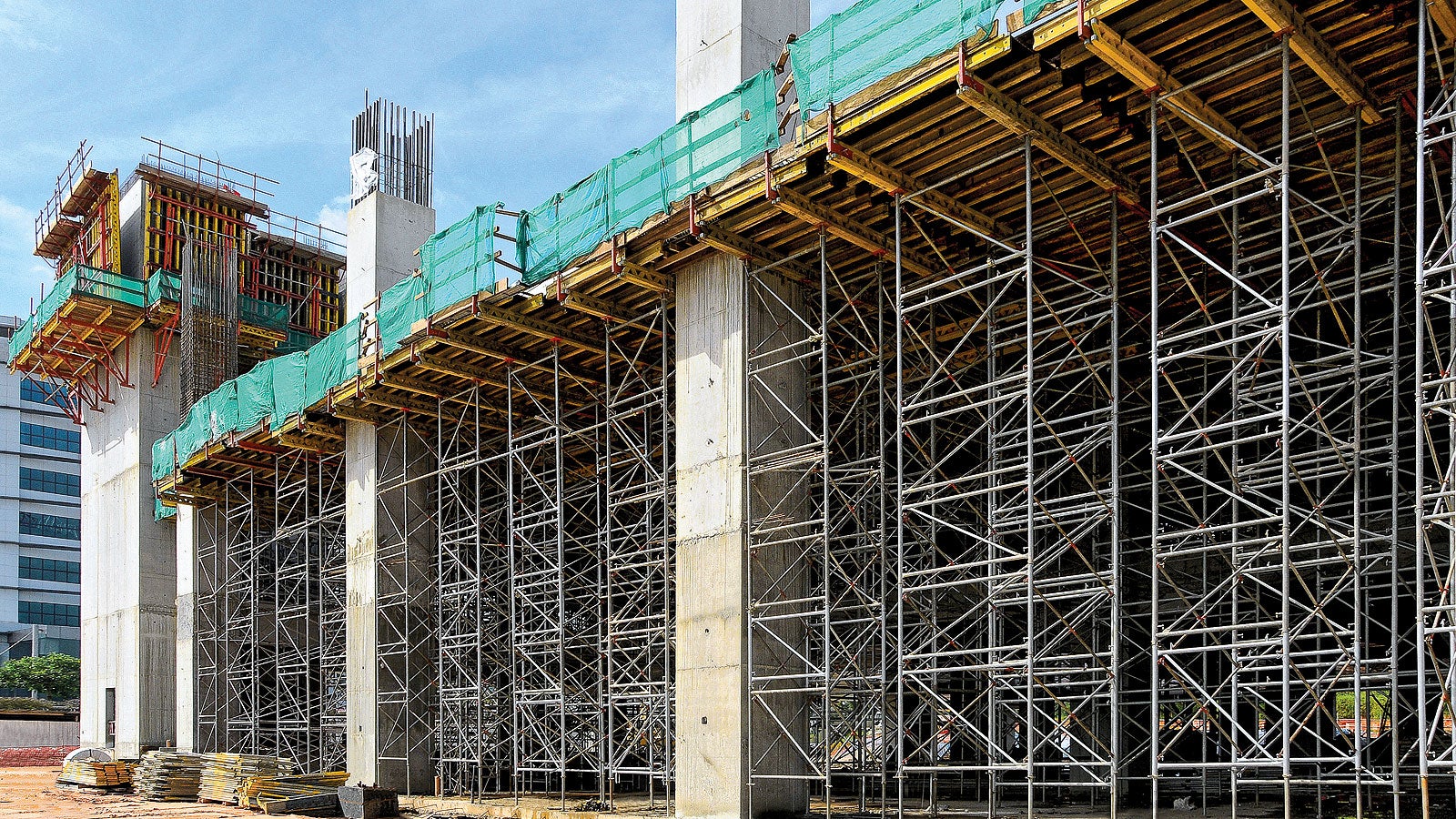

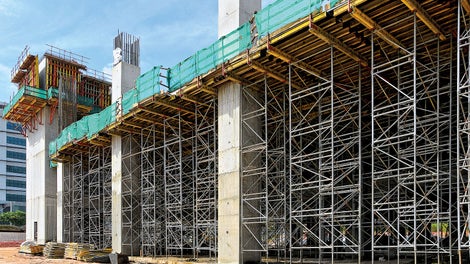

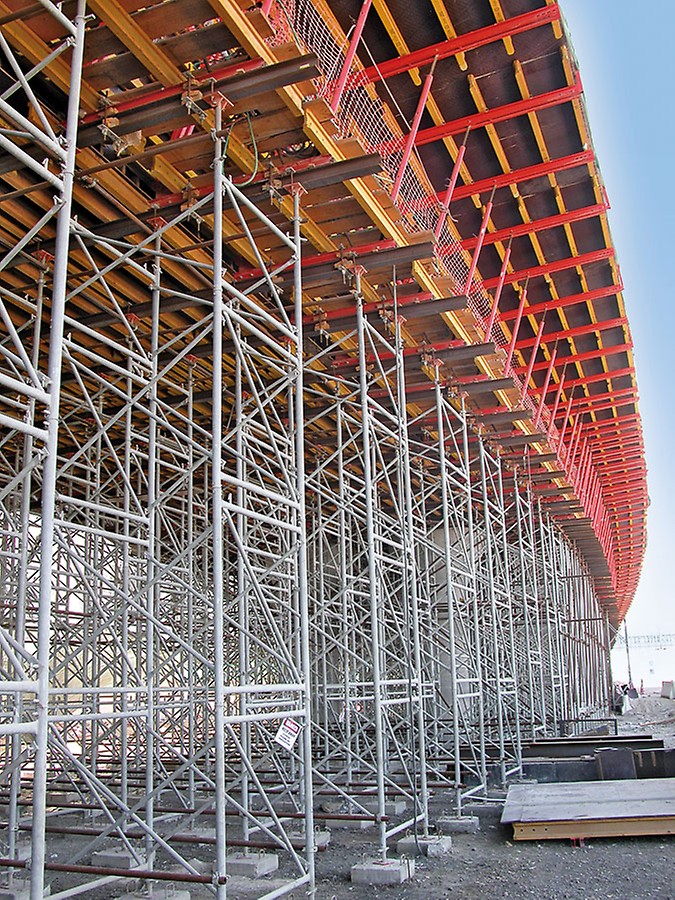

    • Sadece iki çeşit çerçeve tipi (R150, R110, R180)
    • Farklı diyagonal destekler  (DK125,150,186, 200,250, 300,310,350);
    • Çerçevelerin kolay bir şekilde istiflenmesi
    • Döşeme yüksekliğin değişmesi durumunda kolay bir şekilde o yüksekliğe uyarlama olanağı

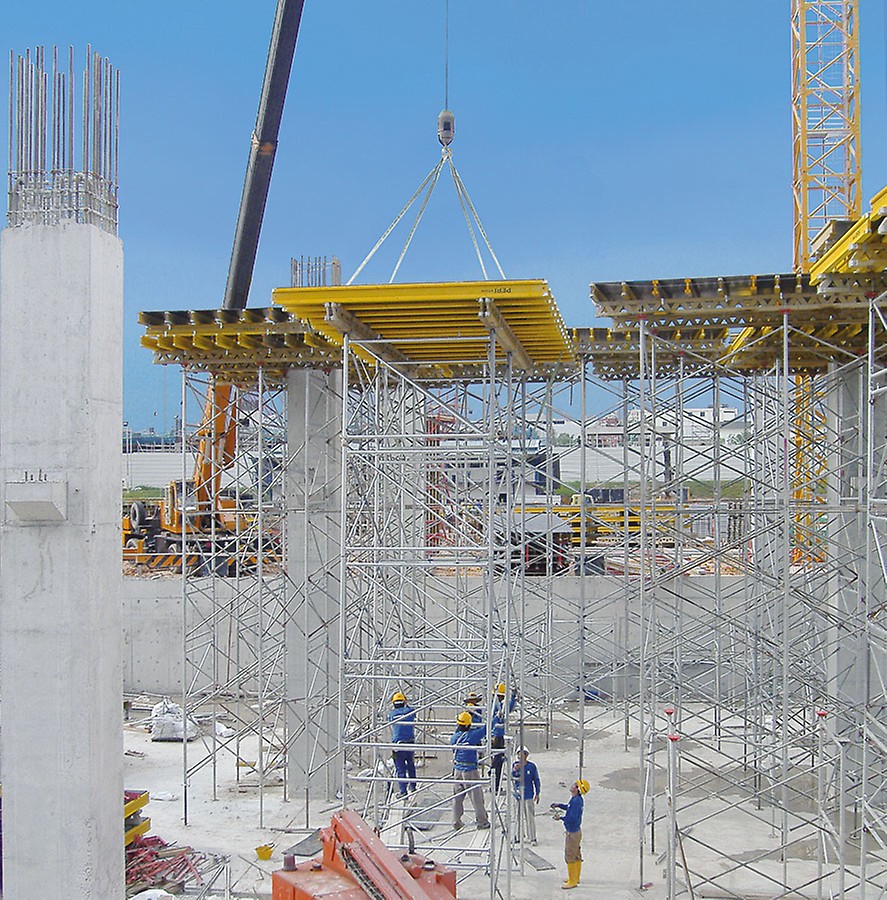

    • Vinç ile kolay bir şekilde taşınabilme
    • Boyutlar: Masa sistemi 150x125’den 150x350’e kadar, Yük kuleleri 150x150, Merdiven kuleleri 150x300
    • Örnek Aksesuarlar: Üst ayar mili, alt ayar mili, haçvari kafa

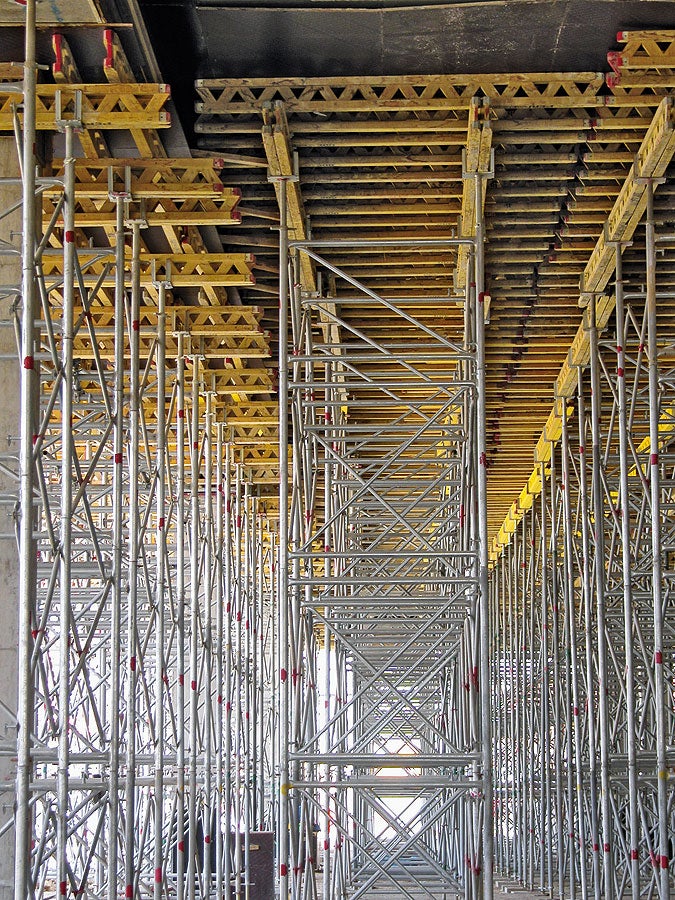

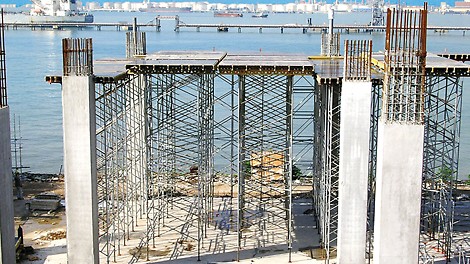

  • Masa Sistemi

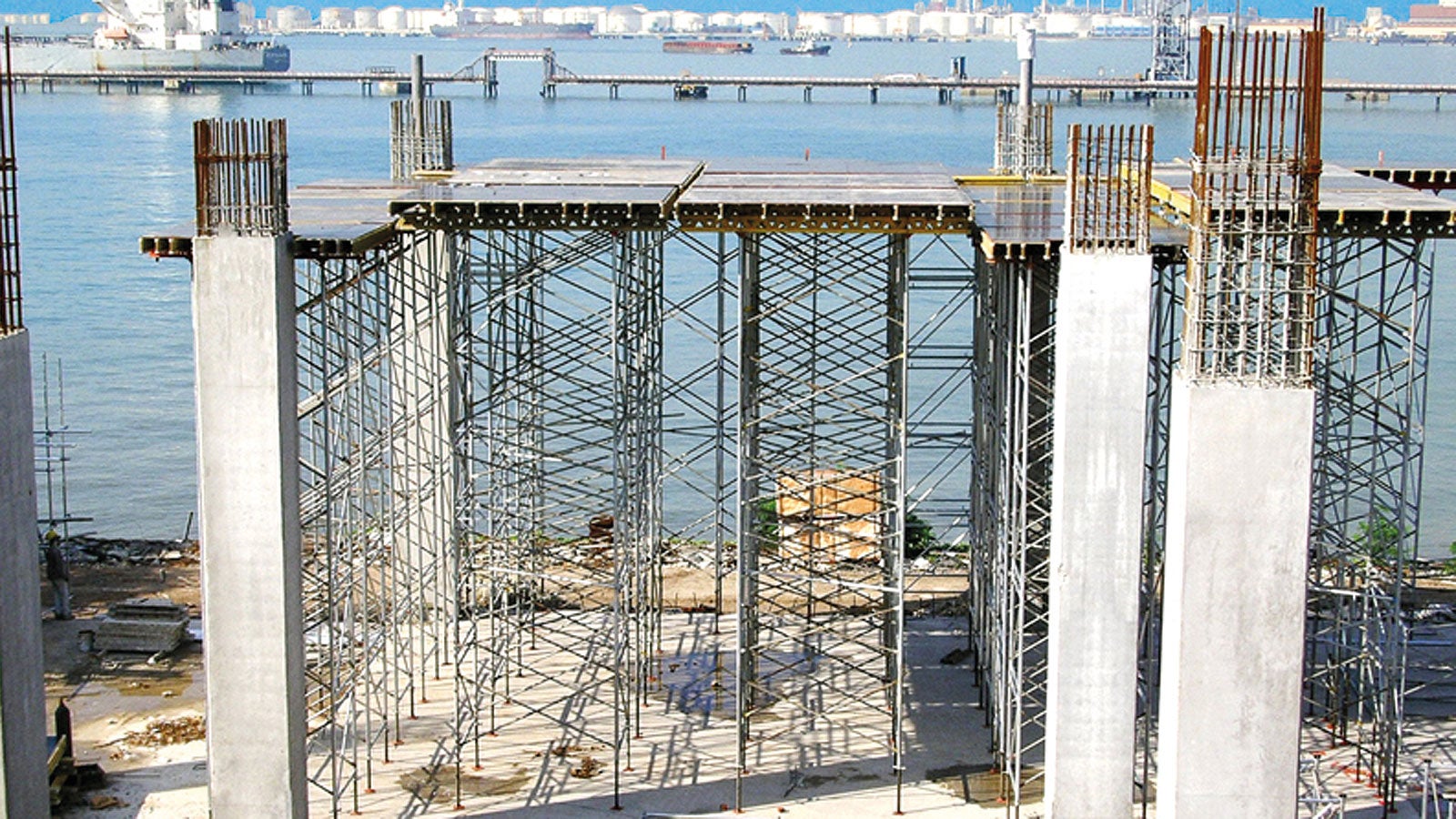

    Değişken çerçeve korelasyonları ve diyagonal destekler ile farklı yükseklikler ve planlar için PERI PD 8 masa sistemleri oluşturulur.

    PD 8 masa sistemleri ile geniş alanlarda hareket ettirilebilen, yüksek döşeme kalıpları oluşturulabilir. PD 8 sistem, alt ayar mili açılma boyu 880 mm, üst ayar mili açılma boyu 880 mm’ye kadar olanak sağlar.

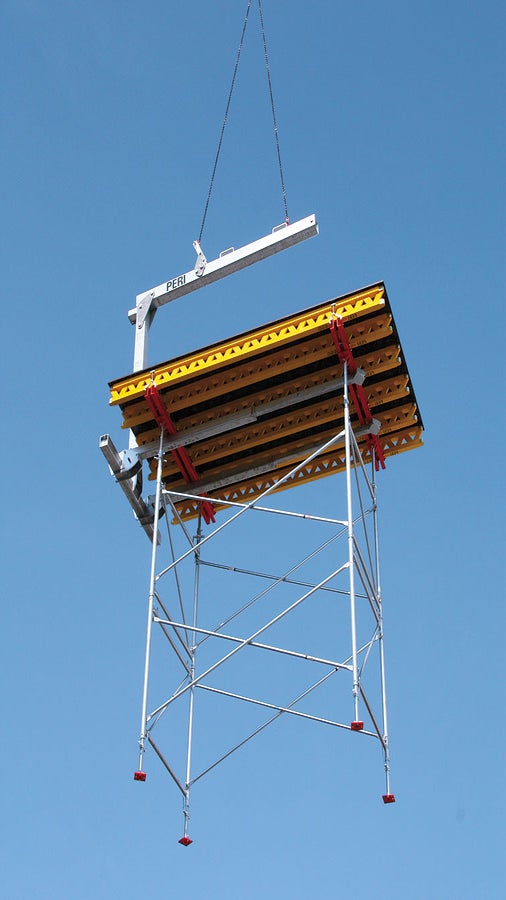

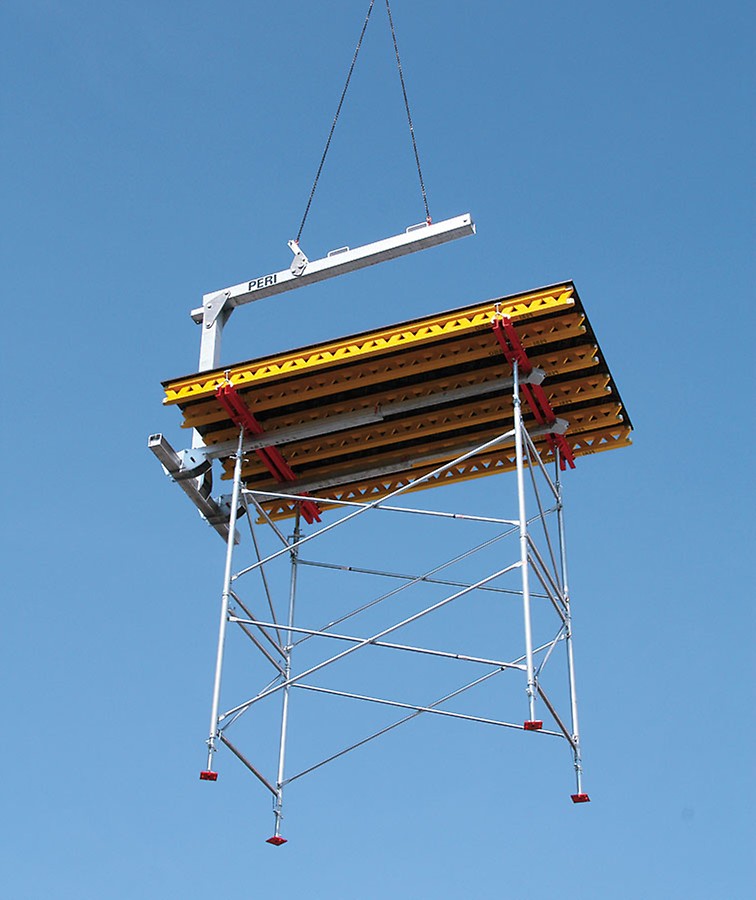

    PD 8 masa sistemlerinin taşınabilmesi için, PERI iki alternatif sunuyor:

    • Taşıma arabası
    • Taşıyıcı Teker
  • Yük Kulesi

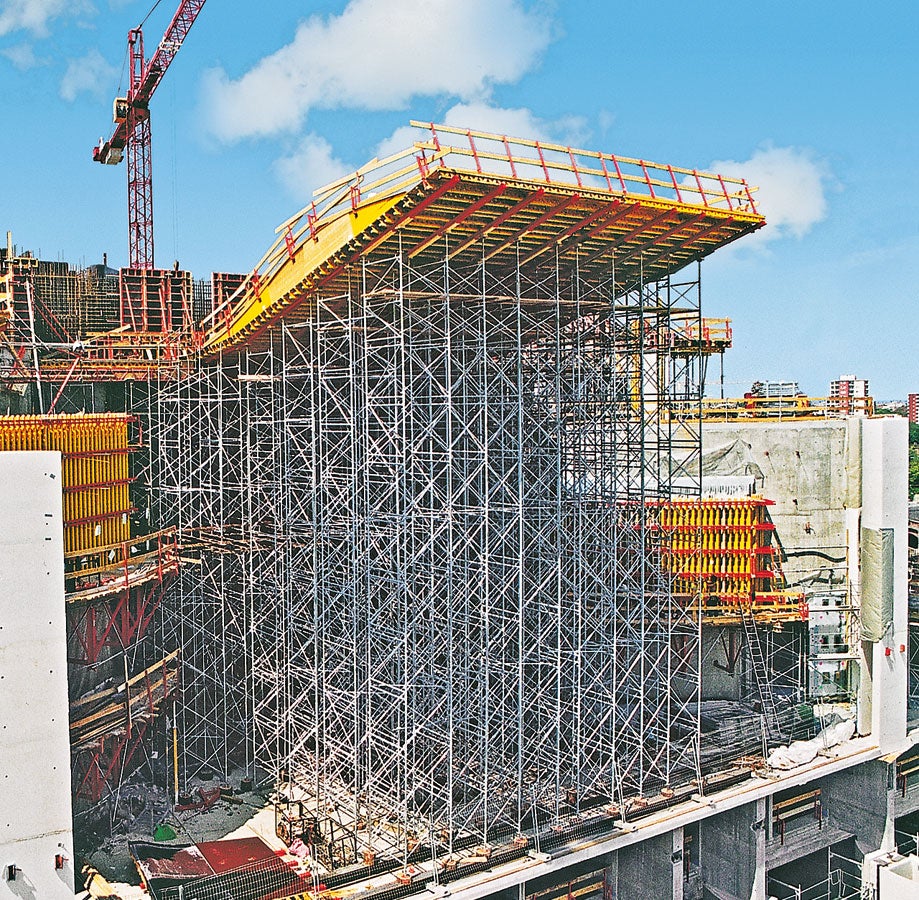

    PD 8 yük kulesi toplam yüksekliği 21.30 m ve ayar mili açılma boyları maksimum 720 mm iken 62 kN’luk yük altında tip teste tabi tutulmuştur. PD 8 yük kulelerinin ön montajı zeminde yapılabilir.  PD 8 yük kulesinin standart plan ölçüleri 1.50 m x 1.50m'dir.

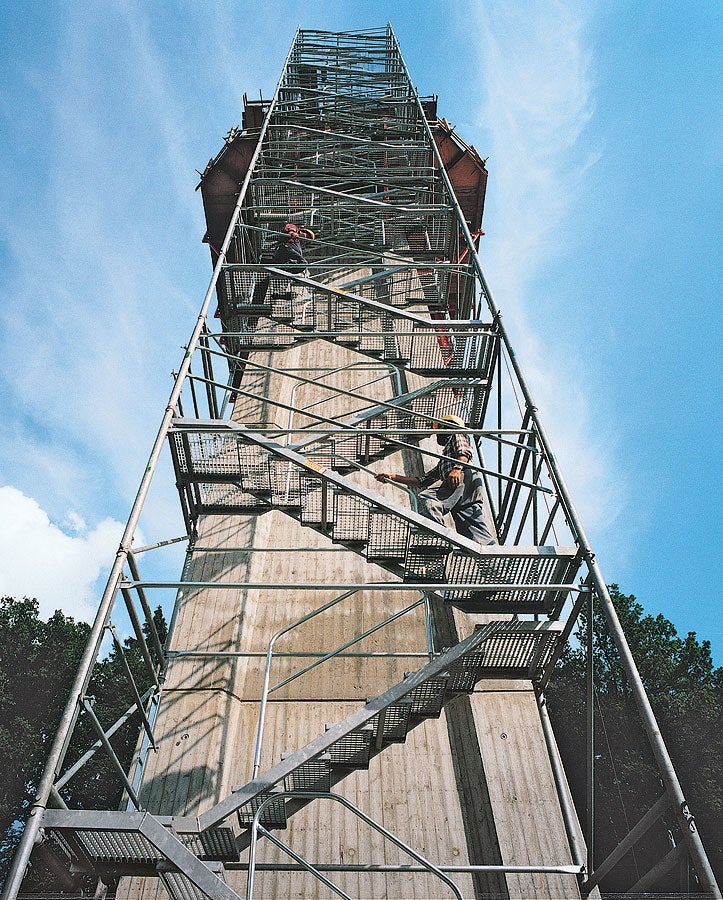

  • Merdiven Kulesi

    PD 8 merdiven kuleleri sahada güvenli çalışma şartları sunar. Zemin üzerinde ön montajının gerçekleştirilmesi ile yüksekliği 100 m’ye kadar ulaşabilir.

Ürün Görselleri

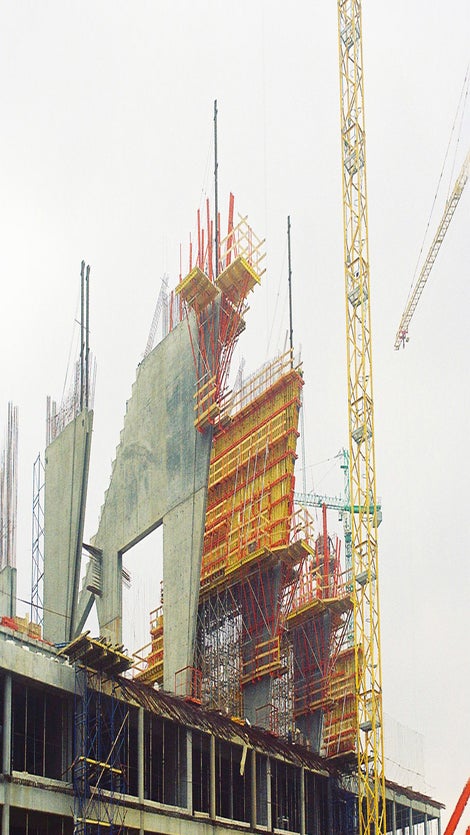

Projeler
