PD 5 İskele Sistemi

Döşeme ve kirişler için alternatif çözümler

PD 5 İskele Sistemi gelişmiş çerçeve tasarımı ile yük kuleleri ve standart döşeme altı iskelelerinde kademesiz olarak ayarlanabilmektedir. Sistem detaylarının dikkatli bir şekilde olması, eleman sayısının az olması ve düşük ağırlık, sistemin güvenli bir şekilde montajının yapılmasını sağlamaktadır. PD 5 İskele Sistemi çerçeveleri PERI UP Modüler İskele Sisteminin çelik yürüme kalasları ile uyumlu olacak şekilde tasarlanmış ve PERI UP Flex İskele Sistemindeki yatay bağlantı ve metal kalaslara entegre edilebilecek şekilde ayarlanmıştır.

Ayrıca H = 9,65 m yükseklikte ve alt + üst ayar mili toplam açılma boyu 0,65 m olması durumunda her bir ayak başına taşıma kapasitesi 47,2 kN olmaktadır. Böylece yüksek taşıma kapasitesi sayesinde yük kulelerinin sayısı minimum seviyede tutulmakta ve şantiyelerde malzeme tasarrufu sağlanmaktadır.

Kurulum ve söküm işleri dikey veya yatay bir şekilde yapılabilmektedir.

Genel Bakış

Maksimum kullanım esnekliğiyle birlikte farklı uygulama imkanı
Hızlı ve sürekli yükseklik ayarı için iki farklı çerçeve kullanılmaktadır.

Hızlı kurulum
Az sayıda parça ile akılcı çözümler

Kolay ve güvenli kullanım
Hafif sistem parçaları ile gelişmiş çerçeve tasarımı

Ekonomik ve kolay
PD5 İskele Sistemi döşeme kalıplar ve ortalama yük taşıma kapasitesindeki kirişler için uygundur. Buna ek olarak MULTIFLEX döşeme kalıpları ve kiriş kombinasyonlu MULTIFLEX döşeme kalıplarında idealdir.

Ayrıca ulaştırma ve endüstriyel inşaat sektörlerindeki çeşitli uygulamalarda da belirli bir düzeye kadar faydalanılabilir.
Teknik Detaylar

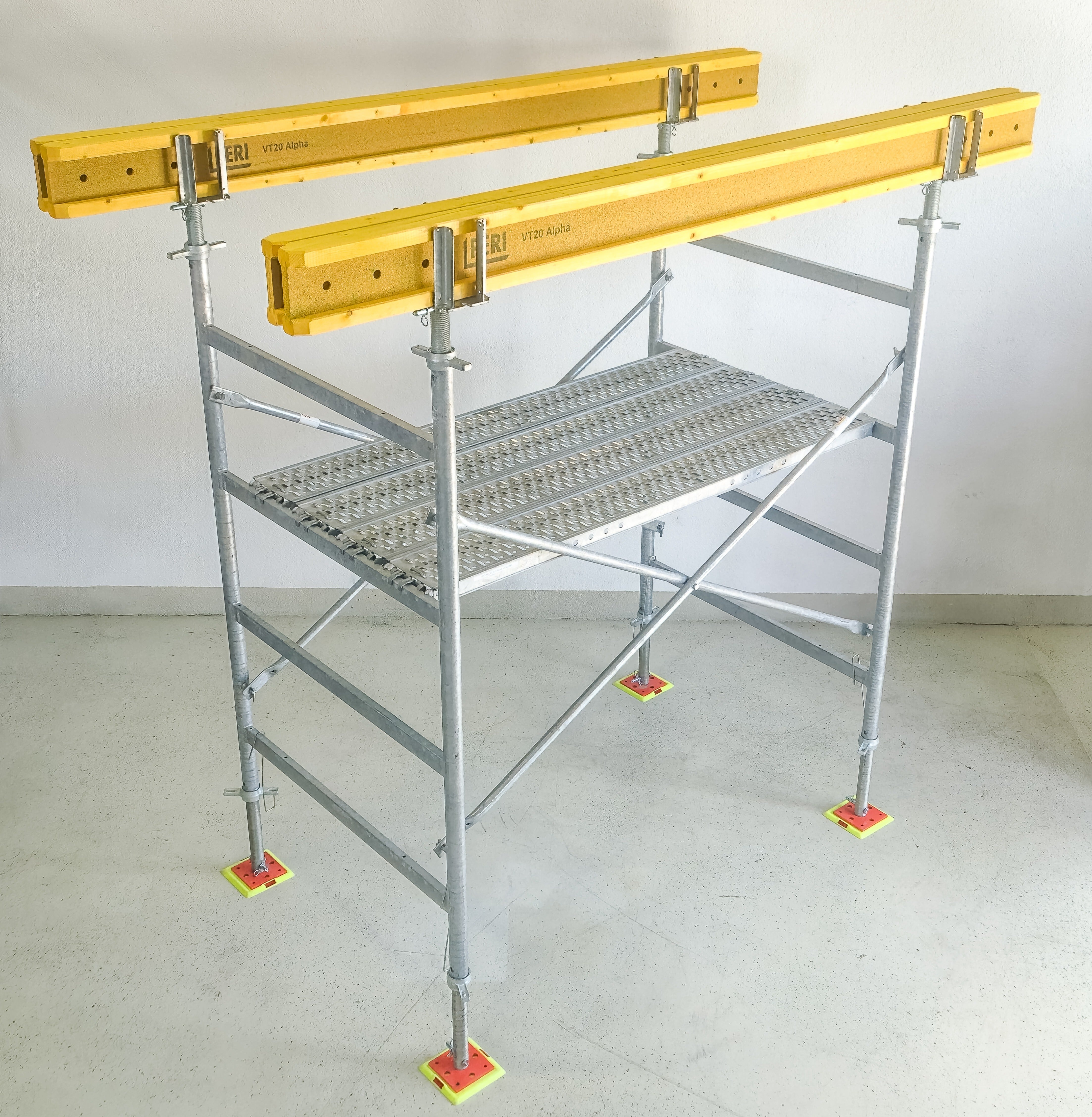

- Toz boya/galvaniz kaplama iskele sistemi özellikle VT 20 veya GT 24 ahşap kiriş ile birlikte kullanıldığında daha avantajlı olmaktadır.
- PD 5, DIN EN 12812 uyarınca ayak başına 55 kN’a kadar ağır yük taşıma kapasitesine sahip iskele sistemi olarak kullanılmaktadır.
- Temel ölçüler:1,25 m x 1,50 m / 1,25 m x 2,00 m / 1,25 m x 2,50 m
- Hızlı ve sürekli yükseklik ayarı için iki farklı çerçeve kullanılır: 1.00 m / 1.50 m

Ürün Görselleri

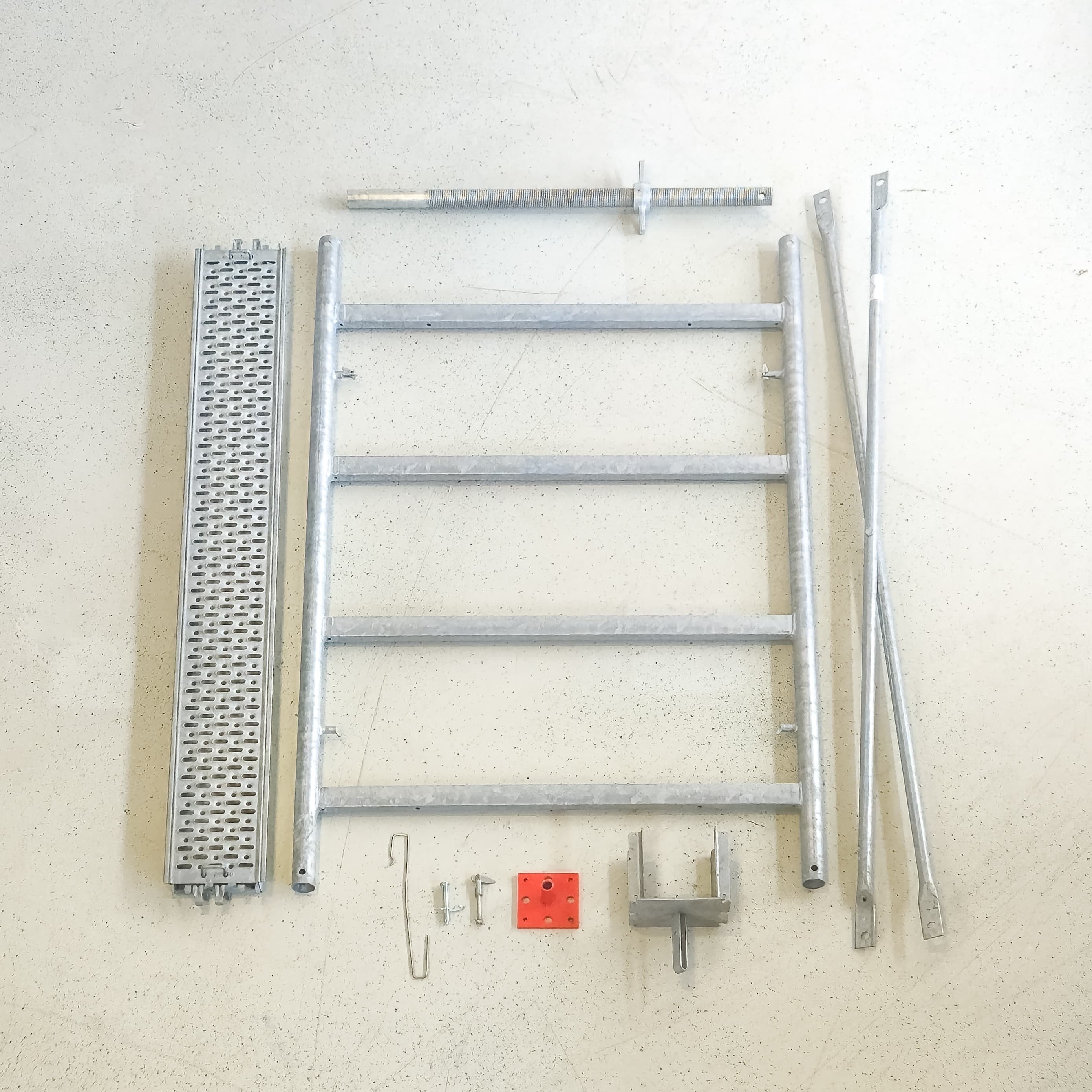

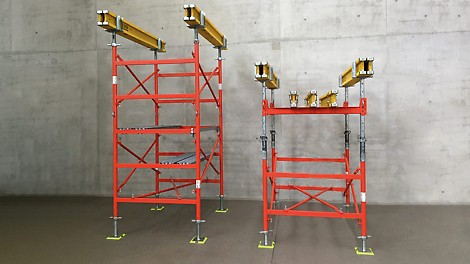

PD5 İskele Sistemi

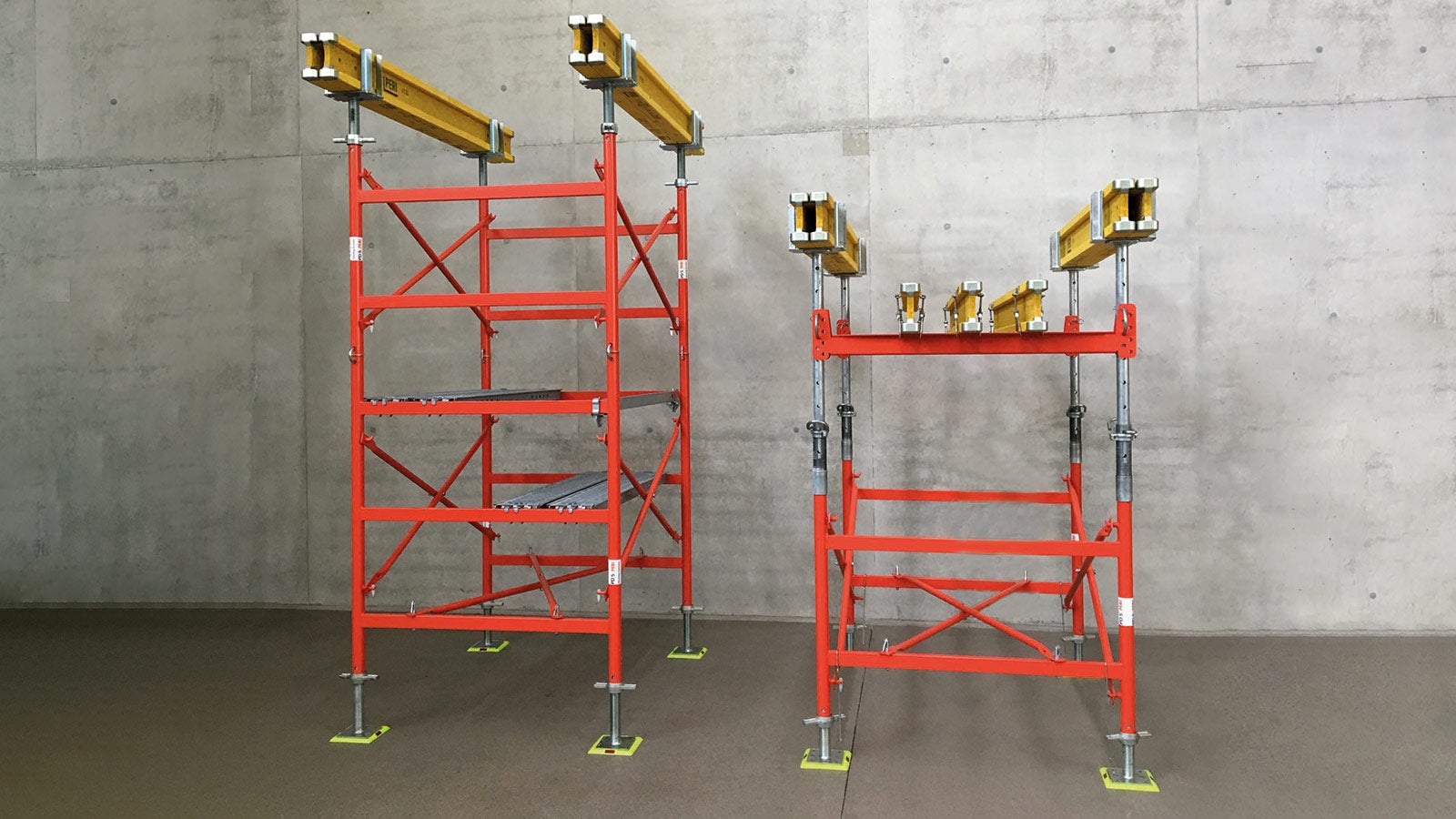

PD5 İskele Sistemi

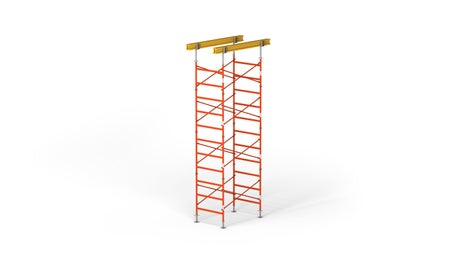

PD5 İskele Sistemi

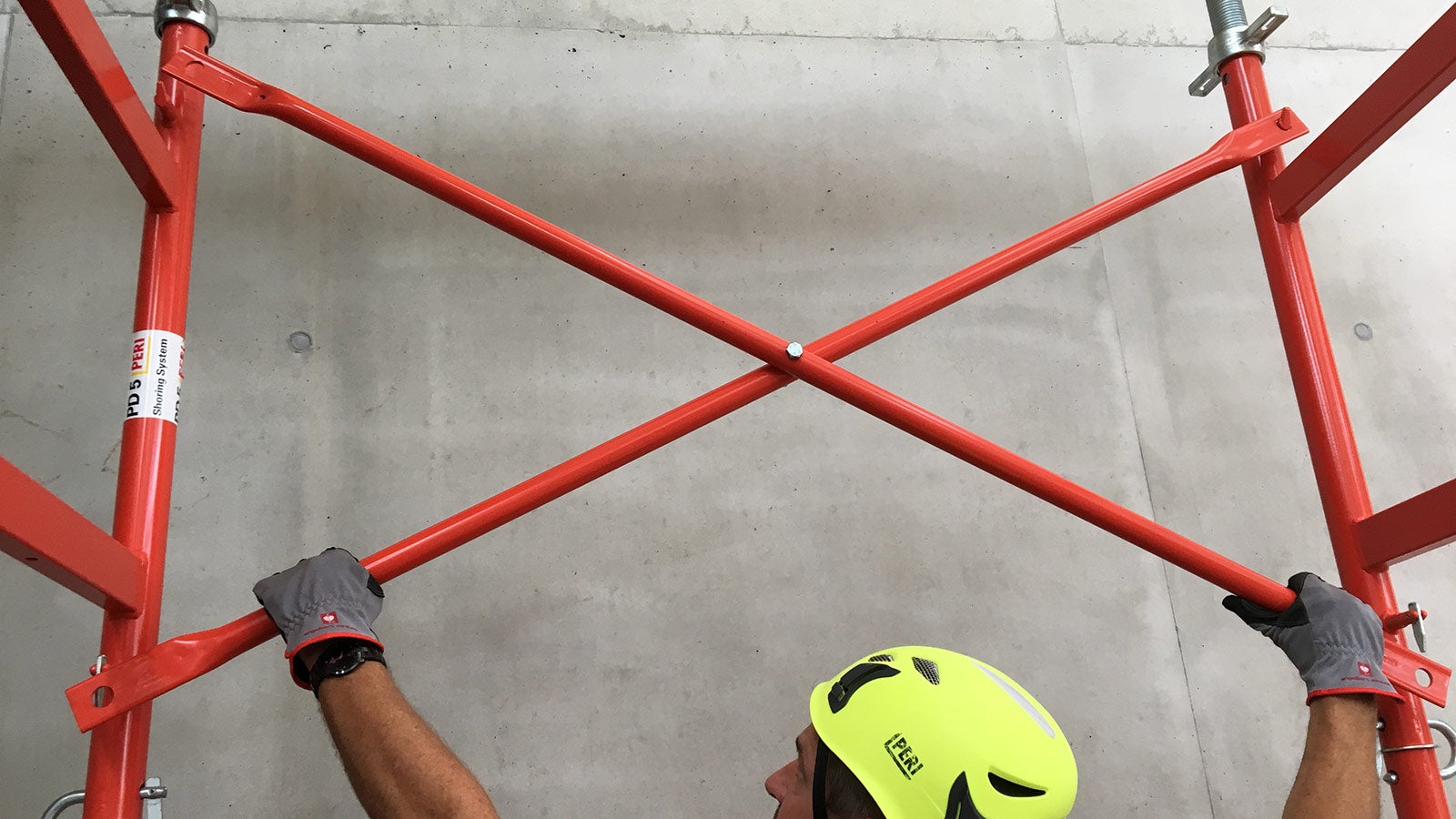

PD5 İskele Sistemi

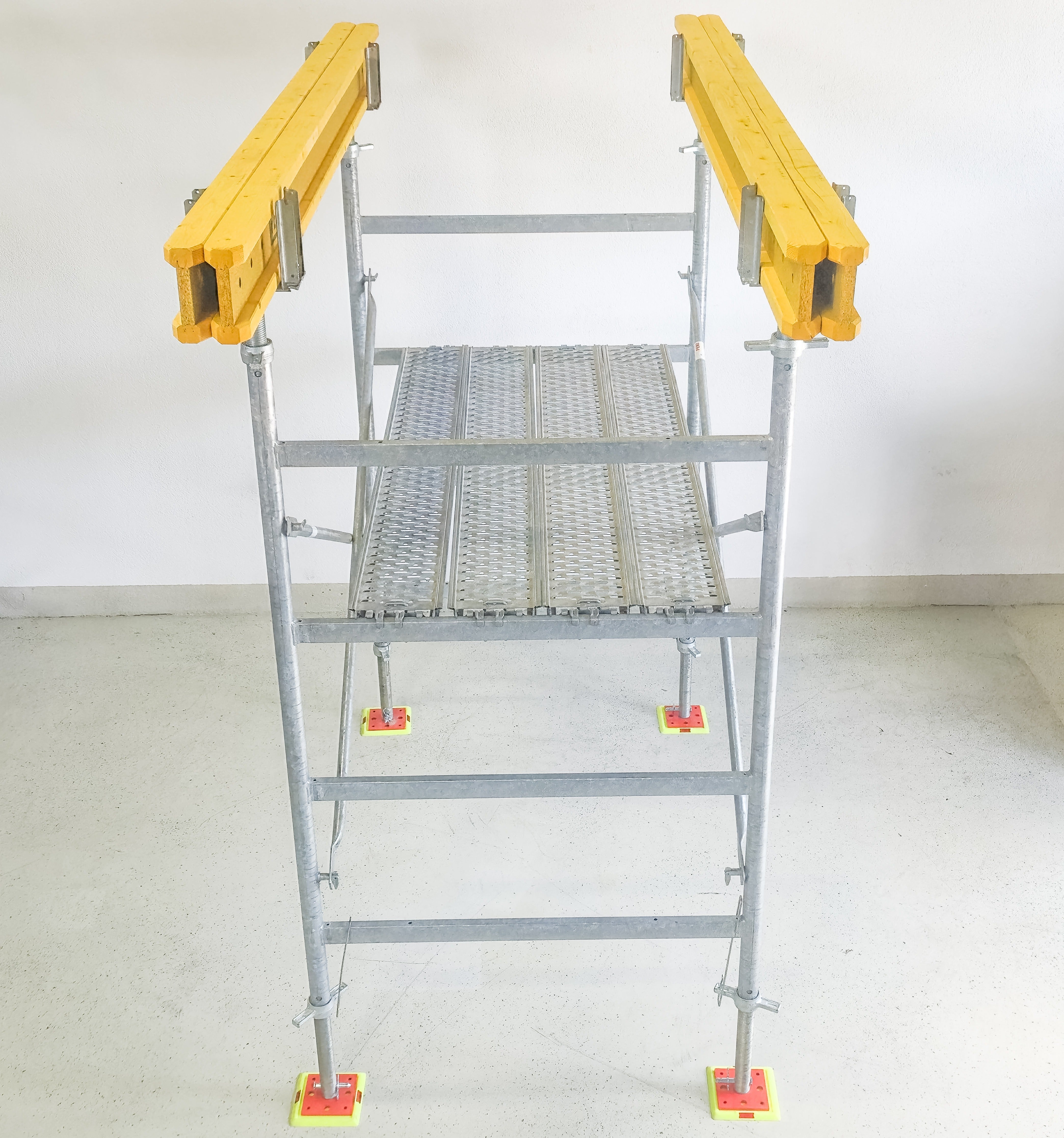

PD5 İskele Sistemi
